공간을 넘어서는 정밀 제어, 신포니아 DD모터 Flat Series ZMF 시리즈
좁은 공간에서도 고정밀, 고응답 제어가 필요하신가요? ZMF-20302F-001, ZMF-20604F-001, ZMF-20806F-001 등으로 구성된 신포니아 FLAT 시리즈 DD모터는 초박형 설계와 고정밀 제어 성능을 동시에 구현한 제품군으로 감속기 없이 직접 구동, 백래시 없는 정밀한 위치 제어가 가능합니다. 고해상도 인크리멘탈 엔코더를 적용하여 ±2 arcsec 수준의 반복 정밀도를 실현하고, 최대 토크 500 Nm 이상의 고사양 대응까지 가능해 다양한 정밀 산업 설비에 폭넓게 사용되고 있습니다.
사양 및 특징
- 초박형(Flat) 디자인
공간 제약이 있는 장비 설계에 최적화. 협소한 환경에서도 고정도 모션 제어 가능 - 고정밀 인크리멘탈 엔코더 탑재
최대 4M ppr의 고분해능으로 ±2 arcsec 반복 정밀도 실현 - 정격 토크 10Nm ~ 200Nm / 최대 토크 30Nm ~ 500Nm 이상
중소형부터 대형 자동화 설비까지 유연하게 대응 - 넓은 중공 직경
케이블 및 회전축 배선에 유리한 내부 설계 - 저진동 / 고응답성
직접 구동 방식 특유의 응답성과 정숙성
적용 분야
- 반도체·디스플레이 제조 장비
- 고정밀 검사 시스템 / 고속 인덱싱 테이블
- 협소 공간 내 정밀 회전 제어가 필요한 자동화 설비
- 광학 장비, 로봇 회전축, 리니어-로터리 복합 시스템 등
신포니아 FLAT DD모터, 왜 앱솔루텍인가?
저희 주식회사 앱솔루텍은 신포니아 공식 대리점으로 ZMF 시리즈를 포함한 전 FLAT DD모터 모델을 정품으로 빠르게 공급하고 있습니다. 설치 조건과 모션 제어 사양을 고려한 드라이버 연동 및 시스템 구성 컨설팅까지 함께 제공하여, 단순한 공급을 넘어 기술 기반의 최적 솔루션을 제안드립니다.
"빠른 납기, 검증된 기술지원, 풍부한 프로젝트 경험."
"신포니아 DD모터 – 앱솔루텍과 함께라면 다릅니다."
신포니아 공식 대리점 주식회사 앱솔루텍
- 전화 : (본사) 032-719-4966~9, (서울영업소) 02-6396-4316, (경기영업소) 070-4866-4579
- E-mail : solu@abtech.co.kr, absolutech@naver.com, absolutech@daum.net
- 팩스 : 0504-984-4316
| 제품 | 단위 | ZMD-10026E-002 - ZMD-20026E-013 |
ZMD-20026E-007 - ZMD-20026E-014 |
ZMD-20046E-001 | ZMD-10126E-002 |
| 최대토크 | N·m | 15 | 22 | 45 | 120 |
| 정격토크 | N·m | 5 | 7 | 15 | 38 |
| 최대전류 | A rms | 3.4 | 5.6 | 8.1 | 13.5 |
| 정격전류 | A rms | 1.4 | 1.8 | 2.7 | 4.2 |
| 최대회전수 | rpm | 120 | |||
| 최대출력 | kW | 0.16 | 0.28 | 0.57 | 1.44 |
| 반복정밀도 | arcsec | ± 2 | |||
| 출력 출력진동 , 축진동림 | ㎛ | 70 | |||
| 허용 Axial 하중 | N | 800 (3,500) | 3,500 (12,000) | ||
| 허용모멘트하중 | N·m | 40 | 150 | ||
| 보호등급 | - | IP30 | |||
| 최전자 관성 모멘트 | kg·㎡ | 0.014 | 0.014 | 0.016 | 0.074 |
| 질량 | kg | 5.0 | 5.2 | 7.8 | 20.9 |
| 높이 | mm | 45 | 60 | 105 | |
| 직경(회전부) | mm | ∅225 | |||
| 중공 직경 | mm | ∅80 | ∅50 | ||
| 극수 | - | 20 | |||
| 분해능 | ppr | 2,880,000 | |||
| 서보드라이버 | MBDLT25SM | MBDLT25SM | MCDLT35SM | MDDLT45SM | |
축,표면 흔들림 기준
시스템 구성도

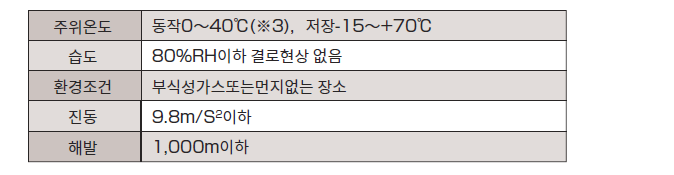

사용환경
| 제품 | 단위 | ZMD-10026E-002 | ZMD-20026E-007 | ZMD-20046E-001 |

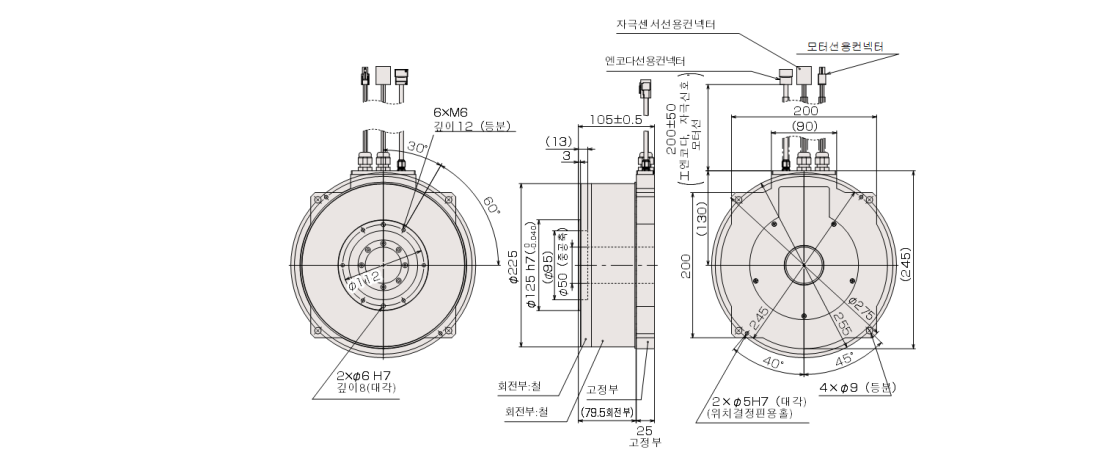

| 두께 | mm | 45 | 60 | |
| 제품 | 단위 | ZMD-10126E-002 |
| 두께 | mm | 105 |
| ZMD-10026E-002 | ZMD-20026E-013 | ZMD-20026E-007 | ZMD-20026E-014 |
| ZMD-20046E-001 | ZMD-10126E-002 |
| ZMF-20302F-001 | ZMF-20604F-001 | ZMF-20806F-001 | ZMF-21010F-002 | ZMF-21520F-003 |
| ZMF-22050F-005 | ZMF-22580F-006 | ZMF-23090F-007 | ZMF20302F001 | ZMF20604F001 |
| ZMF20806F001 | ZMF21010F002 | ZMF21520F003 | ZMF22050F005 | ZMF22580F006 |
| ZMF23090F007 | ||||
