고해상도 제어의 핵심, 신포니아 인크리멘탈 타입 DD모터 (ZMD-E 시리즈)

고해상도 제어의 핵심, 신포니아 인크리멘탈 타입 DD모터 (ZMD-E 시리즈)

정밀도, 반응성, 내구성 – 모든 것을 갖춘 다이렉트 드라이브 모터 솔루션



설비의 정밀도는 점점 더 세밀한 수준을 요구하고 있습니다. 고속 운전 중에도 정확한 위치 반복성, 저진동, 그리고 넓은 중공구조까지 갖춘 다이렉트 드라이브 모터는 이제 산업 자동화의 필수 선택이 되었습니다. 신포니아(Sinfonia)의 ZMD-E 시리즈는 고분해능 인크리멘탈 엔코더를 탑재한 DD모터 제품군으로 ±2 arcsec 수준의 정밀도를 실현하며, 고속·고정밀 응답이 필요한 반도체, 디스플레이, 검사 장비 등에 폭넓게 적용되고 있습니다.



주요 특징

• ±2 arcsec 수준의 반복 정밀도
  고정밀 인크리멘탈 엔코더(최대 4M ppr) 적용으로, 미세 위치 제어 및 정밀 반복 공정에 탁월한 성능 발휘
• 넓은 중공 직경 구조 (50~90 mm)
  설비 설계의 유연성 확보, 케이블 및 파이프 라우팅에 최적화된 내부 구조
• 저진동 / 저소음 설계
  구조적 진동 억제와 정밀 밸런싱으로 고속 회전 시에도 안정된 제어 실현
• 토크 범위 다양화
  정격 토크 10 ~ 140 Nm, 최대 토크 30 ~ 400 Nm 제품 라인업 보유로 다양한 중량/하중 조건에 대응
• 다양한 드라이버 호환성
  MBDLT25SM, MCDLT35SM, MDDLT45SM, MDDLT55SM 등 전용 드라이버와의 연동으로 안정적인 시스템 구성 가능



주요 사양 예시

모델명	정격 토크(Nm)	최대 토크(Nm)	중공 직경(mm)	반복 정밀도	엔코더 타입
ZMD-10033E-004	10	30	Ø50	±2 arcsec	인크리멘탈 (4M ppr)
ZMD-10408E-001	140	400	Ø90	±2 arcsec	인크리멘탈 (4M ppr)



적용 분야

• 반도체·디스플레이 제조 장비 : 고속/정밀한 위치 제어 필수 공정에 적합
• 정밀 검사 장비 및 계측 설비 : 반복도와 응답성이 중요한 정밀 회전 제어 현장
• 광학 및 레이저 가공 시스템 : 진동 최소화, 고정도 직진성 확보
• 고속 회전 스테이지 및 인덱스 테이블



신포니아 공식대리점 주식회사 앱솔루텍

신포니아 DD모터 – 앱솔루텍과 함께라면 다릅니다.

DD모터, 그중에서도 인크리멘탈 타입 제품군은 정밀 제어가 요구되는 산업 현장에 최적화된 솔루션입니다.
저희 앱솔루텍은 신포니아의 공식 대리점으로서 ZMD 시리즈 모든 모델을 정품으로 공급하고 있으며 고객 설비의 제어 방식과 운용 환경에 맞춘 드라이버 연동 및 기술 컨설팅을 함께 제공해드리고 있습니다. 단순한 유통을 넘어 설비 조건에 최적화된 구성 제안부터 적용 현장의 문제 해결까지 빠른 납기, 정확한 기술 지원, 풍부한 현장 경험으로 차별화된 가치를 전해드립니다.



[신포니아 공식 대리점 주식회사 앱솔루텍]
  - 전화 : (본사) 032-719-4966~9, (서울영업소) 02-6396-4316, (경기영업소) 070-4866-4579
  - E-mail : solu@abtech.co.kr, absolutech@naver.com, absolutech@daum.net
  - 팩스 : 0504-984-4316



•


•

제품	단위	ZMD-10033E-004	ZMD-20073E-002	ZMD-10103E-002	ZMD-10258E-001	ZMD-10408E-001
최대토크	N·m	30	65	95	250	400
정격토크	N·m	10	21	24	90	140
최대전류	A rms	3.6	7.1	10.0	14.8	23.0
정격전류	A rms	1.2	2.2	2.4	5.0	4.7
최대회전수	rpm	180			80
최대출력	kW	0.51	1.13	1.51	2.01	3.18
반복정밀도	arcsec	± 2
출력 출력진동 , 축진동림	㎛	70			70
허용 Axial 하중	N	3,500 (12,000)			10,000(35,000)
허용모멘트하중	N·m	150			500
보호등급	-	IP40			IP30
최전자 관성 모멘트	kg·㎡	0.015	0.017	0.020	0.140	0.197
질량	kg	8.3	11.2	13.7	37	45
높이	mm	113	143	173	100	130
직경(회전부)	mm	∅150			∅293
중공 직경	mm	∅50			∅90
극수	-	20
분해능	ppr	1,920,000			4,000,000
서보드라이버		MBDLT25SM	MBDLT25SM	MCDLT35SM	MDDLT45SM	MDDLT55SM



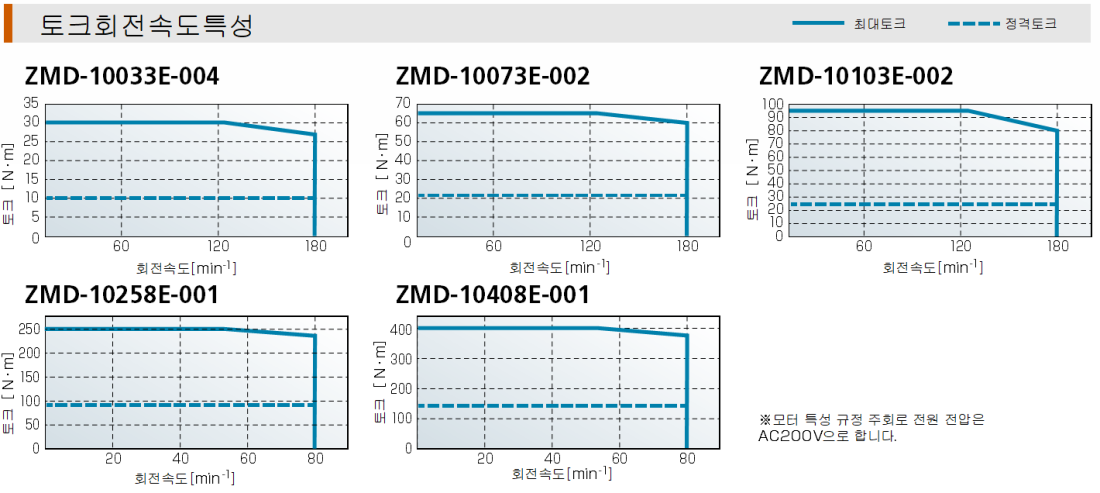

축,표면 흔들림 기준

•





시스템 구성도

•



사용환경

•





•



제품	단위	ZMD-10033E-004	ZMD-10073E-002	ZMD-10103E-002
두께	mm	113	143	173
회전부(L1)	mm	96.5	126.5	156.5
리드선 인출 길이 (L2) mm	mm	200	150	150

•



제품	단위	ZMD-10258E-001	ZMD-10408E-001
두께	mm	100	130
회전부(L1)	mm	68.5	98.5



•
